汽車制造業車間級MES架構和工廠級MES架構

車間級MES是正常廠MES的主要組成部分，其主要功能包括：實現焊裝、涂裝與總裝車間底層數據信息（計劃執行狀態、設備報警信息等）的實時采集、柔性計劃管理、過程可視化管理、設備報警實時監控、系統集成等。

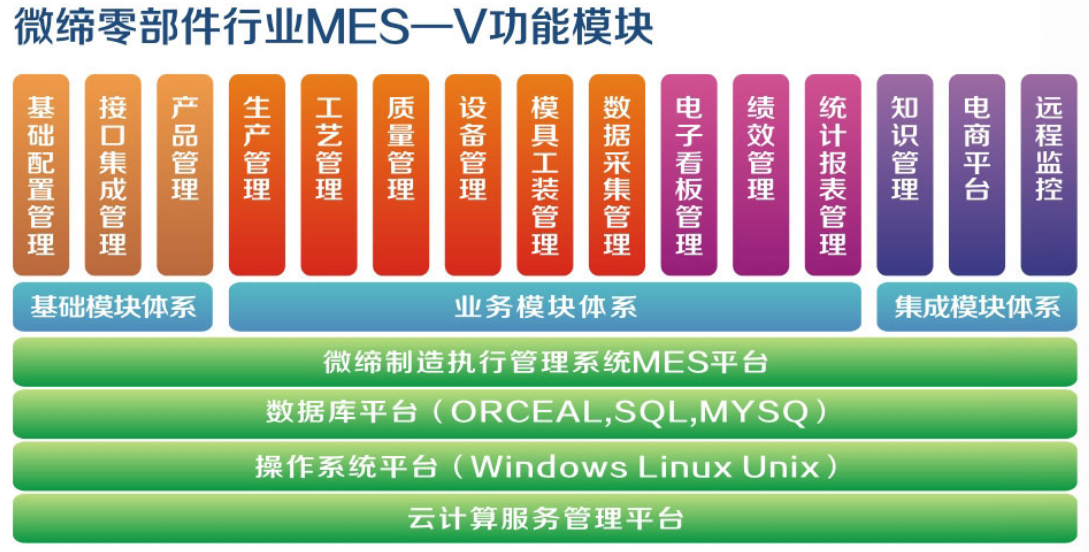

車間級MES框架結構一般分為三層。業務流程層是車間整體工作的業務流程，它決定了MES的管理流程，業務流程層介于管理功能層和物理控制層，決定二者的工作邏輯順序。管理功能層是MES各功能應用模塊的實現，各功能對應各車間的管理需求。MES實現對車間整體數據信息的全局一致性控制，建立統一的全局數據庫以完成全部數據的存儲、讀取以及分析處理工作，便于車間生產過程的統一集成管理。然而，處于最底層的物理控制層是系統采集與處理的主體，為整個系統的實現提供了數據基礎支撐。

沖壓車間

MES生產管理模塊將對卷料、板料、沖壓自制件的出入庫信息以及各沖壓自制件的出入庫信息以及各沖壓線體的生產信息和品質信息進行記錄，及時、準確地對車間內各種數據進行匯總和分析，提高車間可視化水平，為管理者決策提供客觀、可靠的數據。

焊裝車間

從生產計劃編制、下發、執行、跟蹤與統計分析的全過程，通過MES的集成以及對生產過程中質量、物料數據的記錄，使管理人員能夠實時監控車間內的各項業務活動，為生產的持續改善提供保障。

涂裝車間

涂裝車間的系統管理需要主要包括計劃管理、品質管理、系統集成、作業指示、統計報表、異常情況處理等，通過與車體識別系統集成，可以實時了解從WBS到涂裝完工的車輛隊列，管理人員能時刻掌握車間內的各項業務活動，幫助挺高生產效率和產品質量。

總裝車間

總裝車間的系統管理需求主要包括計劃編制與下達、作業指示、車體跟蹤、品質管理、統計報表、異常情況處理等，同時與AVI系統集成，實時掌握PBS車輛隊列信息，實現與多種類型自動化設備的系統集成，使總裝人員能夠實時了解車間內的各項業務活動，提高裝配效率和質量。

工廠級MES架構

除沖壓車間外，MES的管理與控制范圍覆蓋了焊裝車間、涂裝車間和總裝車間內的整個生產流程。為了保證嚴格的汽車生產順序，首先從焊接車間的車身順序控制開始，順序經過WBS存儲區、涂裝車間、PBS存儲區、總裝車間、質量部的汽車檢驗線等區域。

MES生產沖壓、焊裝、涂裝和總裝車間的排產計劃，同時生成廠內與廠外物流計劃，并發布給外部零部件供應商與物流承包商。
